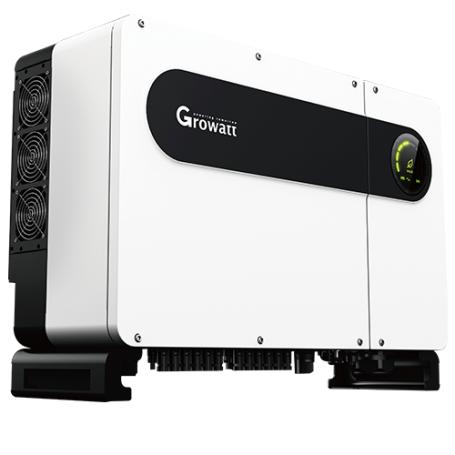

اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV

اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV

اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV یکی از مدل‌های سری MAX شرکت Growatt برای سیستم‌های فتوولتائیک تجاری و صنعتی است. این مدل به‌صورت سه‌فاز و بدون ترانسفورماتور طراحی شده و توان نامی AC آن ۱۲۰ کیلووات است. حداکثر توان ظاهری خروجی دستگاه نیز ۱۳۲ kVA اعلام شده است.

این اینورتر سه فاز Growatt از ۱۰ MPPT بهره می‌برد و برای هر MPPT امکان اتصال دو رشته PV در نظر گرفته شده است. در نتیجه حداکثر ۲۰ رشته پنل می‌توانند به ورودی‌های دستگاه متصل شوند. Growatt این خانواده را برای ماژول‌های توان بالا و نسبت DC/AC تا ۱.۵ نیز معرفی کرده است.

---

بررسی تخصصی اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV

• توان خروجی ۱۲۰ کیلووات

توان نامی AC در MAX 120KTL3-X LV برابر ۱۲۰ کیلووات است و حداکثر توان ظاهری آن به ۱۳۲ kVA می‌رسد. این ظرفیت باعث می‌شود این مدل برای نیروگاه‌ها و پروژه‌های خورشیدی با مقیاس تجاری و صنعتی مناسب باشد.

• ۱۰ MPPT و ۲۰ رشته PV

یکی از مهم‌ترین ویژگی‌های اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt وجود ۱۰ MPPT است. هر MPPT می‌تواند دو رشته PV را مدیریت کند و مجموعاً حداکثر ۲۰ رشته به دستگاه متصل می‌شود. چند MPPT بودن اینورتر به طراح اجازه می‌دهد آرایه‌های مختلف پنل را با انعطاف بیشتری پیکربندی کند.

• حداکثر ولتاژ ورودی ۱۱۰۰ ولت

حداکثر ولتاژ DC ورودی این مدل ۱۱۰۰ ولت است. ولتاژ راه‌اندازی ۱۹۵ ولت و ولتاژ نامی DC برابر ۶۰۰ ولت اعلام شده است. محدوده کاری MPPT نیز ۱۸۰ تا ۱۰۰۰ ولت است.

• جریان ورودی بالا

حداکثر جریان ورودی هر MPPT برابر ۳۲ آمپر و حداکثر جریان اتصال کوتاه هر MPPT برابر ۴۰ آمپر است. این ویژگی امکان سازگاری با طیف وسیعی از ماژول‌های خورشیدی جدید و پرتوان را فراهم می‌کند. Growatt نیز این خانواده را برای ماژول‌های توان بالا و دوطرفه معرفی کرده است.

• راندمان ۹۸.۸ درصد

حداکثر راندمان اینورتر Growatt ۱۲۰ کیلووات برابر ۹۸.۸ درصد و راندمان اروپایی آن ۹۸.۵ درصد اعلام شده است. راندمان MPPT نیز تا ۹۹.۹ درصد می‌رسد.

• خروجی سه‌فاز

MAX 120KTL3-X LV برای اتصال به شبکه سه‌فاز طراحی شده است. ولتاژ نامی AC آن ۲۳۰/۴۰۰ ولت بوده و محدوده ولتاژ شبکه ۳۴۰ تا ۴۴۰ ولت اعلام شده است. جریان حداکثر خروجی در ولتاژ ۴۰۰ ولت ۱۹۰.۵ آمپر و در ۳۸۰ ولت ۲۰۰.۵ آمپر است.

• THDi کمتر از ۳ درصد

مقدار اعوجاج هارمونیکی جریان یا THDi در این مدل کمتر از ۳ درصد اعلام شده است. این مشخصه برای کیفیت جریان تزریق‌شده به شبکه اهمیت دارد.

• حفاظت‌های دستگاه

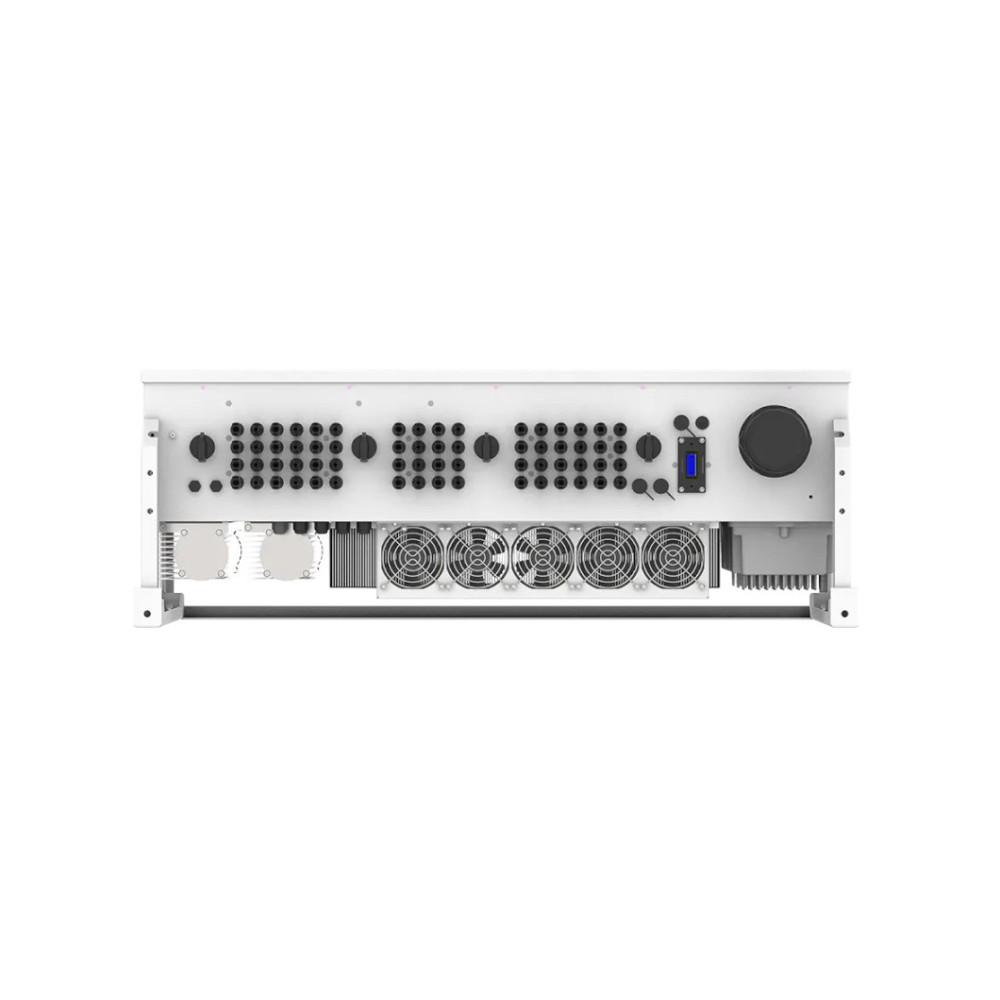

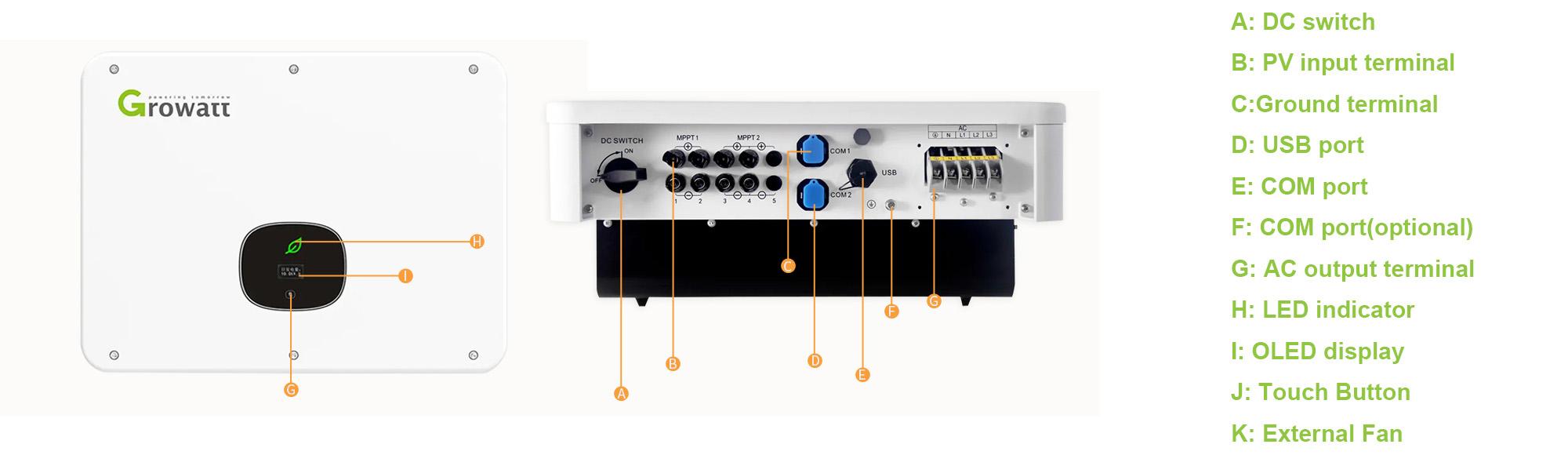

MAX 120KTL3-X LV دارای حفاظت پلاریته معکوس DC، کلید DC، حفاظت اتصال کوتاه AC، پایش مقاومت عایقی و پایش خطای زمین است. همچنین SPD نوع II در هر دو سمت DC و AC قرار دارد. تشخیص رشته و AFCI نیز طبق دیتاشیت به‌صورت آپشنال ارائه می‌شوند.

• بدنه IP66

درجه حفاظت بدنه دستگاه IP66 است و برای خنک‌کاری از سیستم Smart Air Cooling استفاده می‌کند. محدوده دمای کاری دستگاه از ۳۰- تا ۶۰+ درجه سانتی‌گراد اعلام شده و حداکثر ارتفاع کاری ۴۰۰۰ متر است.

• پایش هوشمند و تشخیص عملکرد

خانواده MAX 100-150KTL3-X LV به قابلیت‌هایی مانند پایش هوشمند رشته‌ها و اسکن و تشخیص منحنی I/V مجهز است. این امکانات برای بررسی وضعیت عملکرد آرایه PV و شناسایی مشکلات احتمالی رشته‌ها کاربرد دارند.

---

ویژگی‌های کلیدی اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV

• توان نامی ۱۲۰ کیلووات
• اینورتر سه‌فاز متصل به شبکه
• مدل MAX 120KTL3-X LV
• ۱۰ MPPT
• حداکثر ۲۰ رشته ورودی PV
• حداکثر ولتاژ DC برابر ۱۱۰۰ ولت
• محدوده MPPT از ۱۸۰ تا ۱۰۰۰ ولت
• حداکثر جریان هر MPPT برابر ۳۲ آمپر
• حداکثر جریان اتصال کوتاه هر MPPT برابر ۴۰ آمپر
• حداکثر راندمان ۹۸.۸ درصد
• راندمان اروپایی ۹۸.۵ درصد
• راندمان MPPT تا ۹۹.۹ درصد
• THDi کمتر از ۳ درصد
• حفاظت SPD نوع II در DC و AC
• درجه حفاظت IP66
• Smart Air Cooling
• پایش هوشمند استرینگ
• اسکن منحنی I/V
• AFCI به‌صورت اختیاری
• String Detection به‌صورت اختیاری
• ساختار بدون ترانسفورماتور
• ارتباط RS485 و USB
• امکان ارتباط PLC، GPRS، 4G و Wi-Fi به‌صورت اختیاری

---

مشخصات فنی اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV

منبع جدول: دیتاشیت رسمی Growatt برای سری MAX 100~125KTL3-X LV.

---

مزایای اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV

• توان بالای ۱۲۰ کیلووات
• ۱۰ MPPT مستقل
• امکان اتصال حداکثر ۲۰ رشته PV
• راندمان حداکثری ۹۸.۸ درصد
• راندمان MPPT تا ۹۹.۹ درصد
• پشتیبانی از ماژول‌های توان بالا
• حداکثر ولتاژ DC برابر ۱۱۰۰ ولت
• حفاظت SPD نوع II در سمت DC و AC
• درجه حفاظت IP66
• خنک‌کاری هوشمند
• پایش هوشمند استرینگ
• قابلیت اسکن منحنی I/V
• THDi کمتر از ۳ درصد
• امکان استفاده از روش‌های مختلف ارتباطی و مانیتورینگ

---

کاربردهای اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt مدل MAX 120KTL3-X LV

اینورتر متصل به شبکه ۱۲۰ کیلووات Growatt برای پروژه‌هایی مناسب است که به توان AC بالا و تعداد زیادی MPPT و ورودی PV نیاز دارند.

• نیروگاه‌های خورشیدی تجاری
• پروژه‌های صنعتی
• کارخانه‌ها
• سوله‌های صنعتی
• ساختمان‌های تجاری بزرگ
• نیروگاه‌های متصل به شبکه
• سیستم‌های خورشیدی پشت‌بامی بزرگ
• پروژه‌های دارای چند جهت نصب پنل
• نیروگاه‌های دارای ماژول‌های خورشیدی توان بالا

---

محتویات جعبه

محتویات بسته‌بندی می‌تواند بر اساس بازار، کشور مقصد و پکیج فروش متفاوت باشد. بنابراین تجهیزات ارتباطی اختیاری مانند Wi-Fi، GPRS و 4G را جزو محتویات ثابت جعبه در نظر نمی‌گیریم. متعلقات نصب و اتصالات نیز باید مطابق پکیج ارائه‌شده توسط فروشنده بررسی شوند.

---

سوالات متداول

اینورتر Growatt MAX 120KTL3-X LV چند کیلووات است؟

توان نامی این مدل ۱۲۰ کیلووات و حداکثر توان ظاهری آن ۱۳۲ kVA است.

MAX 120KTL3-X LV چند MPPT دارد؟

این مدل دارای ۱۰ MPPT است و برای هر MPPT امکان اتصال دو رشته PV وجود دارد.

حداکثر ولتاژ ورودی اینورتر چقدر است؟

حداکثر ولتاژ DC ورودی ۱۱۰۰ ولت است.

حداکثر جریان هر MPPT چقدر است؟

حداکثر جریان ورودی هر MPPT برابر ۳۲ آمپر و حداکثر جریان اتصال کوتاه آن ۴۰ آمپر است.

راندمان MAX 120KTL3-X LV چقدر است؟

حداکثر راندمان دستگاه ۹۸.۸ درصد و راندمان اروپایی آن ۹۸.۵ درصد است. راندمان MPPT نیز تا ۹۹.۹ درصد می‌رسد.

آیا این مدل سه‌فاز است؟

بله. MAX 120KTL3-X LV یک اینورتر سه‌فاز متصل به شبکه است و برای شبکه ۳W/N/PE طراحی شده است.

درجه حفاظت دستگاه چقدر است؟

درجه حفاظت بدنه IP66 است.

THDi اینورتر چقدر است؟

THDi این مدل کمتر از ۳ درصد اعلام شده است.

آیا اینورتر برای پنل‌های توان بالا مناسب است؟

بله. Growatt سری MAX 100-150KTL3-X LV را برای ماژول‌های توان بالا و ماژول‌های دوطرفه معرفی کرده است.
