اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower
اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower

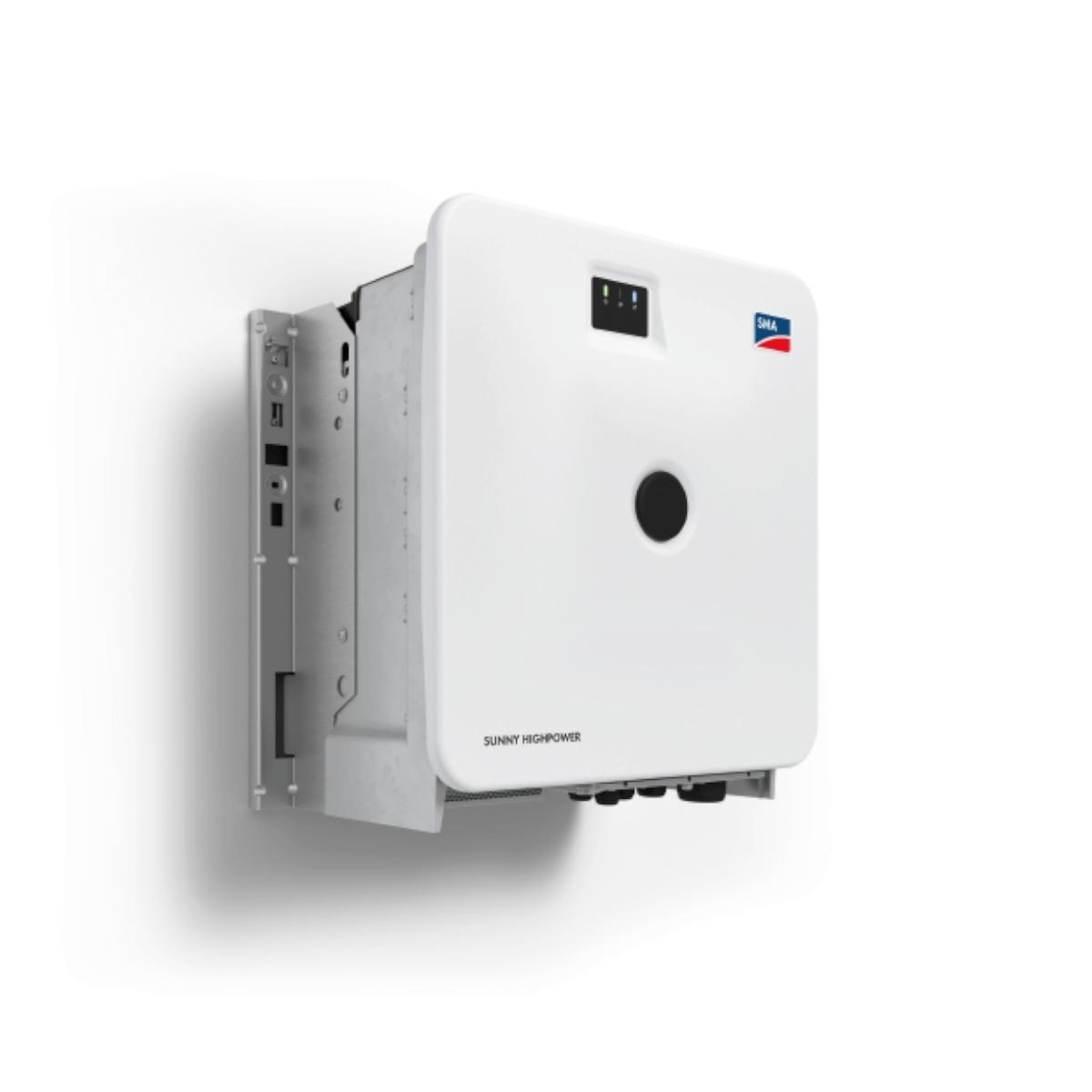

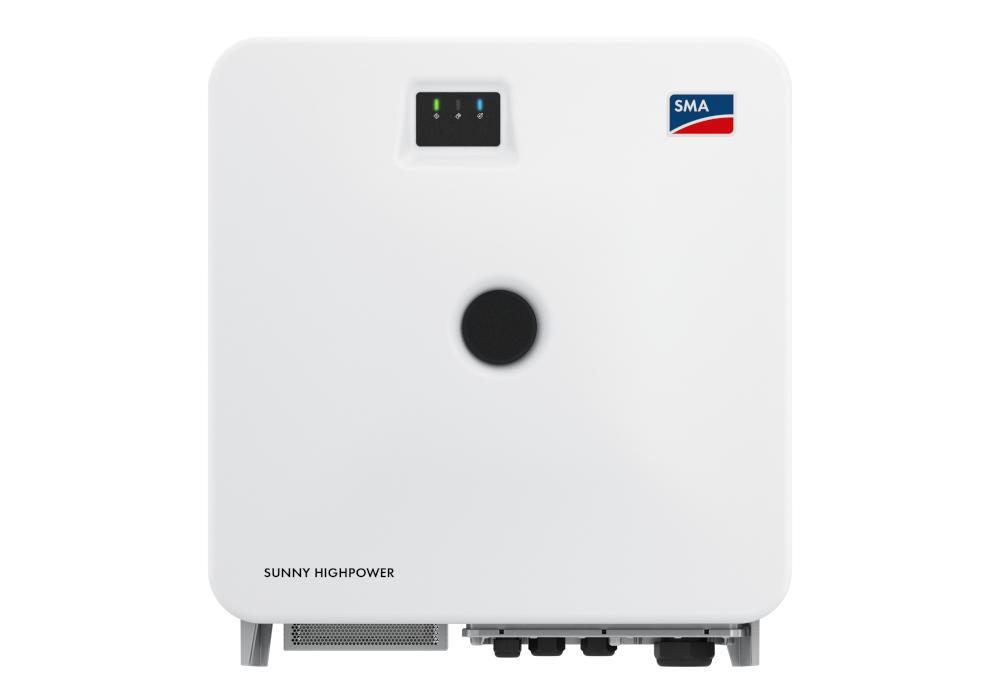

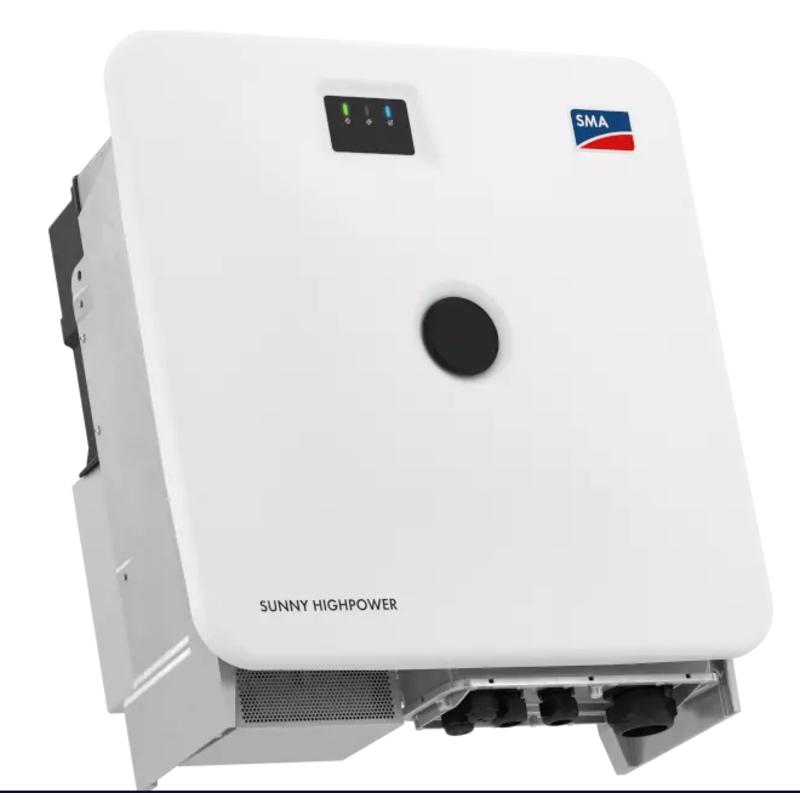

اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower با مدل فنی SHP 180-21 یک اینورتر استرینگ سهفاز برای نیروگاههای خورشیدی بزرگ و پروژههای Utility Scale است.
اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower با توان نامی ۱۸۰ کیلووات، ولتاژ ورودی DC تا ۱۵۰۰ ولت، قابلیت اتصال به آرایه PV تا ۳۶۰ کیلوواتپیک و راندمان حداکثری ۹۹.۲ درصد، برای طراحی نیروگاههای خورشیدی با ظرفیت بالا توسعه یافته است.
اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower با طراحی جمعوجور و چگالی توان بالا، امکان استفاده از اینورترهای استرینگ پرقدرت را در نیروگاههای بزرگ فراهم میکند.
اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower برای سیستمهایی با ولتاژ DC تا ۱۵۰۰ ولت طراحی شده و امکان Oversizing آرایه PV تا نسبت DC/AC برابر با ۲۰۰ درصد را فراهم میکند. چنین معماریای میتواند در طراحی نیروگاههای بزرگ، تعداد تجهیزات موردنیاز و هزینه کابلکشی را بهینه کند.
یکی از ویژگیهای مهم اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower استفاده از ساختار غیرمتمرکز در کنار تجهیزات سیستم مانند DC Combiner Box و SMA Data Manager است.
اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower PEAK3 180
Sunny Highpower PEAK3 180 با مدل SHP 180-21 یکی از قدرتمندترین مدلهای سری Sunny Highpower PEAK3 شرکت SMA است. این خانواده در کلاسهای توان ۱۰۰، ۱۵۰، ۱۷۲ و ۱۸۰ کیلووات عرضه شده و برای استفاده در نیروگاههای خورشیدی بزرگ طراحی شده است.
این مدل یک اینورتر متصل به شبکه ۱۸۰ کیلووات با خروجی سهفاز است که از ولتاژ DC حداکثر ۱۵۰۰ ولت پشتیبانی میکند. حداکثر توان آرایه PV برای SHP 180-21 برابر با ۳۶۰ کیلوواتپیک اعلام شده است؛ بنابراین امکان طراحی سیستم با نسبت DC/AC بالا وجود دارد.
SMA این محصول را برای معماریهای نیروگاهی غیرمتمرکز طراحی کرده است. در این ساختار، اینورترها و Data Manager میتوانند بهصورت متمرکز قرار گرفته و DC Combiner Boxها در بخشهای مختلف میدان خورشیدی توزیع شوند.
بررسی تخصصی اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower PEAK3 180
مهمترین ویژگی SMA Sunny Highpower PEAK3 180 ترکیب توان بالا با طراحی نسبتاً فشرده است. توان نامی ۱۸۰ کیلووات باعث میشود برای نیروگاههای بزرگ، از تعداد کمتری اینورتر نسبت به مدلهای کمتوانتر استفاده شود و معماری نیروگاه سادهتر شود. SMA همچنین بر چگالی توان بالای این سری و کاهش هزینه حملونقل و نصب تأکید دارد.
در سمت DC، حداکثر ولتاژ ورودی ۱۵۰۰ ولت است و محدوده MPPT از ۱۰۱۲ تا ۱۴۵۰ ولت اعلام شده است. ولتاژ DC حداقل ۹۸۲ ولت و ولتاژ راهاندازی ۱۰۷۹ ولت است. حداکثر جریان قابل استفاده ورودی ۱۸۰ آمپر و حداکثر جریان اتصال کوتاه ۳۲۵ آمپر اعلام شده است.
این مدل دارای یک MPP Tracker مستقل است و ورودی آن از طریق PV Combiner Box به سیستم متصل میشود. دیتاشیت رسمی تعداد ورودی را برای PV Combiner Box برابر با یک یا دو ورودی اختیاری اعلام میکند. بنابراین معماری DC این محصول با اینورترهای استرینگ تجاری چند-MPPT تفاوت دارد و بیشتر برای نیروگاههای Utility Scale و طراحیهای مبتنی بر Combiner Box در نظر گرفته شده است.
در سمت AC، توان نامی دستگاه ۱۸۰ کیلووات و حداکثر توان ظاهری نیز ۱۸۰ کیلوولتآمپر است. ولتاژ AC نامی ۶۹۰ ولت بوده و محدوده ولتاژ AC از ۵۵۲ تا ۷۹۳ ولت اعلام شده است. دستگاه سهفاز بوده و فرکانسهای ۵۰ و ۶۰ هرتز را پشتیبانی میکند.
از نظر راندمان، این مدل به حداکثر راندمان ۹۹.۲ درصد و راندمان وزنی اروپایی ۹۸.۹ درصد میرسد. THD خروجی کمتر از ۰.۵ درصد اعلام شده است که برای یک اینورتر با این سطح توان، مشخصه مهمی در طراحی اتصال به شبکه محسوب میشود.
سیستم خنککاری OptiCool با خنککاری فعال و فنهای کنترلشونده با سرعت متغیر، برای مدیریت حرارت دستگاه استفاده شده است. محدوده دمای کاری از منفی ۲۵ تا مثبت ۶۰ درجه سانتیگراد است و SMA اعلام کرده که PEAK3 تا دمای ۵۰ درجه سانتیگراد بدون Derating کار میکند.
بدنه دستگاه دارای درجه حفاظت IP65 است. ابعاد آن ۷۷۰ × ۸۳۰ × ۴۶۲ میلیمتر و وزن آن ۹۹ کیلوگرم اعلام شده است. مصرف توان در شب نیز کمتر از ۵ وات است.
از نظر ارتباطات و مدیریت نیروگاه، دستگاه دارای دو پورت Ethernet بوده و از SMA Modbus، SunSpec Modbus و Speedwire پشتیبانی میکند. قابلیتهایی مانند OptiTrac، Integrated Plant Control و Q on Demand 24/7 نیز در دیتاشیت رسمی بهعنوان امکانات استاندارد معرفی شدهاند.
ویژگیهای کلیدی اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower PEAK3 180
- توان نامی ۱۸۰ کیلووات
- مدل فنی SHP 180-21
- سری Sunny Highpower PEAK3
- اینورتر سهفاز متصل به شبکه
- مناسب نیروگاههای خورشیدی بزرگ
- حداکثر ولتاژ ورودی DC برابر با ۱۵۰۰ ولت
- حداکثر توان آرایه PV برابر با ۳۶۰ کیلوواتپیک
- نسبت DC/AC تا ۲۰۰ درصد
- یک MPP Tracker مستقل
- حداکثر جریان ورودی ۱۸۰ آمپر
- حداکثر جریان اتصال کوتاه ۳۲۵ آمپر
- توان ظاهری حداکثر ۱۸۰ کیلوولتآمپر
- ولتاژ AC نامی ۶۹۰ ولت
- حداکثر راندمان ۹۹.۲ درصد
- راندمان وزنی اروپایی ۹۸.۹ درصد
- THD کمتر از ۰.۵ درصد
- سیستم خنککاری OptiCool
- خنککاری فعال
- فنهای کنترلشونده
- درجه حفاظت IP65
- بدون ترانسفورماتور
- قابلیت عملکرد بدون Derating تا ۵۰ درجه سانتیگراد
- پشتیبانی از SMA Modbus
- پشتیبانی از SunSpec Modbus
- پشتیبانی از Speedwire
- دو پورت Ethernet
- Integrated Plant Control
- Q on Demand 24/7
- SMA Smart Connected
- امکان استفاده در معماری نیروگاهی غیرمتمرکز
مشخصات فنی اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower PEAK3 180
| مشخصه | مقدار |
|---|---|
| برند | SMA |
| مدل | SHP 180-21 |
| سری | Sunny Highpower PEAK3 |
| نوع | اینورتر استرینگ متصل به شبکه |
| توان نامی AC | ۱۸۰ کیلووات |
| حداکثر توان ظاهری | ۱۸۰ کیلوولتآمپر |
| حداکثر توان آرایه PV | ۳۶۰ کیلوواتپیک |
| حداکثر ولتاژ ورودی DC | ۱۵۰۰ ولت |
| محدوده ولتاژ MPPT | ۱۰۱۲ تا ۱۴۵۰ ولت |
| ولتاژ DC حداقل | ۹۸۲ ولت |
| ولتاژ راهاندازی | ۱۰۷۹ ولت |
| حداکثر جریان ورودی | ۱۸۰ آمپر |
| حداکثر جریان اتصال کوتاه | ۳۲۵ آمپر |
| تعداد MPP Tracker مستقل | ۱ |
| تعداد ورودی | ۱ یا ۲ ورودی از طریق PV Combiner Box |
| ولتاژ AC نامی | ۶۹۰ ولت |
| محدوده ولتاژ AC | ۵۵۲ تا ۷۹۳ ولت |
| فرکانس شبکه | ۵۰ / ۶۰ هرتز |
| محدوده فرکانس | ۴۴ تا ۵۵ هرتز / ۵۴ تا ۶۶ هرتز |
| حداکثر جریان خروجی | ۱۵۱ آمپر |
| تعداد فاز | ۳ |
| اتصال AC | ۳-PE |
| ضریب توان نامی | ۱ |
| THD | کمتر از ۰.۵٪ |
| حداکثر راندمان | ۹۹.۲٪ |
| راندمان وزنی اروپایی | ۹۸.۹٪ |
| توپولوژی | بدون ترانسفورماتور |
| سیستم خنککاری | OptiCool، خنککاری فعال |
| درجه حفاظت | IP65 |
| محدوده دمای کاری | ۲۵- تا ۶۰+ درجه سانتیگراد |
| عملکرد بدون Derating | تا ۵۰ درجه سانتیگراد |
| رطوبت نسبی مجاز | حداکثر ۱۰۰٪ بدون میعان |
| ابعاد | ۷۷۰ × ۸۳۰ × ۴۶۲ میلیمتر |
| وزن | ۹۹ کیلوگرم |
| مصرف شبانه | کمتر از ۵ وات |
| ارتباطات | Ethernet |
| تعداد پورت Ethernet | ۲ |
| SMA Modbus | دارد |
| SunSpec Modbus | دارد |
| Speedwire | دارد |
| OptiTrac | دارد |
| Integrated Plant Control | دارد |
| Q on Demand 24/7 | دارد |
| پایش خطای زمین | دارد |
| پایش شبکه | دارد |
| حفاظت پلاریته معکوس DC | دارد |
| حفاظت اضافهولتاژ DC | Type II |
| حفاظت اضافهولتاژ AC | Type II |
| مانیتورینگ جریان باقیمانده | دارد |
مزایای اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower PEAK3 180
- توان بالای ۱۸۰ کیلووات
- راندمان بسیار بالا تا ۹۹.۲ درصد
- پشتیبانی از ولتاژ DC تا ۱۵۰۰ ولت
- امکان Oversizing آرایه PV تا ۲۰۰ درصد
- طراحی مناسب برای نیروگاههای بزرگ
- چگالی توان بالا
- کاهش نیاز به تعداد اینورترها در پروژههای بزرگ
- عملکرد بدون Derating تا ۵۰ درجه سانتیگراد
- سیستم خنککاری OptiCool
- درجه حفاظت IP65
- پشتیبانی از ارتباطات Ethernet
- پشتیبانی از Modbus و SunSpec Modbus
- امکانات پیشرفته مدیریت شبکه
- قابلیت استفاده در معماری غیرمتمرکز نیروگاه
کاربردهای اینورتر متصل به شبکه ۱۸۰ کیلووات SMA مدل Sunny Highpower PEAK3 180
اینورتر خورشیدی ۱۸۰ کیلووات SMA بیشتر برای پروژههایی مناسب است که ظرفیت تولید بالا و معماری نیروگاه حرفهای دارند.
- نیروگاههای خورشیدی Utility Scale
- نیروگاههای خورشیدی بزرگ مقیاس
- نیروگاههای زمینی
- پروژههای صنعتی بزرگ
- نیروگاههای تجاری با ظرفیت بالا
- مزارع خورشیدی
- پروژههای با ولتاژ DC برابر ۱۵۰۰ ولت
- نیروگاههای دارای DC Combiner Box
- پروژههای نیازمند Oversizing بالا
- سیستمهای خورشیدی با معماری غیرمتمرکز
محتویات جعبه
محتویات دقیق بستهبندی میتواند با توجه به پیکربندی پروژه و سفارش تجهیزات جانبی متفاوت باشد. DC Combiner Box، SMA Data Manager و برخی تجهیزات ارتباطی و سیستمی بخشی از معماری سیستم PEAK3 هستند و نباید بدون تأیید سفارش بهعنوان محتویات استاندارد جعبه اینورتر معرفی شوند. SMA در مستندات خود این تجهیزات را در قالب راهکار کامل نیروگاه معرفی میکند.
سوالات متداول
اینورتر SMA Sunny Highpower PEAK3 180 چند کیلووات است؟
توان نامی این مدل ۱۸۰ کیلووات است.
مدل فنی Sunny Highpower PEAK3 180 چیست؟
مدل فنی این محصول SHP 180-21 است.
حداکثر ولتاژ ورودی اینورتر چقدر است؟
حداکثر ولتاژ ورودی DC برابر با ۱۵۰۰ ولت است.
حداکثر توان پنل قابل اتصال به SMA SHP 180-21 چقدر است؟
طبق دیتاشیت رسمی، حداکثر توان آرایه PV برابر با ۳۶۰ کیلوواتپیک است.
راندمان Sunny Highpower PEAK3 180 چقدر است؟
حداکثر راندمان دستگاه ۹۹.۲ درصد و راندمان وزنی اروپایی آن ۹۸.۹ درصد است.
اینورتر PEAK3 180 چند MPPT دارد؟
این مدل دارای یک MPP Tracker مستقل است و ساختار DC آن برای استفاده با PV Combiner Box طراحی شده است.
آیا Sunny Highpower PEAK3 180 سهفاز است؟
بله. این مدل دارای خروجی سهفاز با اتصال ۳-PE است.
ولتاژ خروجی AC اینورتر چقدر است؟
ولتاژ AC نامی دستگاه ۶۹۰ ولت است و محدوده ولتاژ AC از ۵۵۲ تا ۷۹۳ ولت اعلام شده است.
آیا اینورتر برای نیروگاه خورشیدی بزرگ مناسب است؟
بله. SMA این سری را برای نیروگاههای بزرگ و معماریهای متمرکز یا غیرمتمرکز طراحی کرده است.
آیا امکان Oversizing پنلها وجود دارد؟
بله. SMA برای PEAK3 امکان نسبت DC/AC تا ۲۰۰ درصد را اعلام کرده است؛ البته طراحی نهایی باید بر اساس شرایط پروژه و الزامات سازنده انجام شود.
درجه حفاظت اینورتر چقدر است؟
درجه حفاظت دستگاه IP65 است.
سیستم خنککاری Sunny Highpower PEAK3 180 چیست؟
این مدل از سیستم OptiCool با خنککاری فعال و فنهای دارای کنترل سرعت استفاده میکند.
