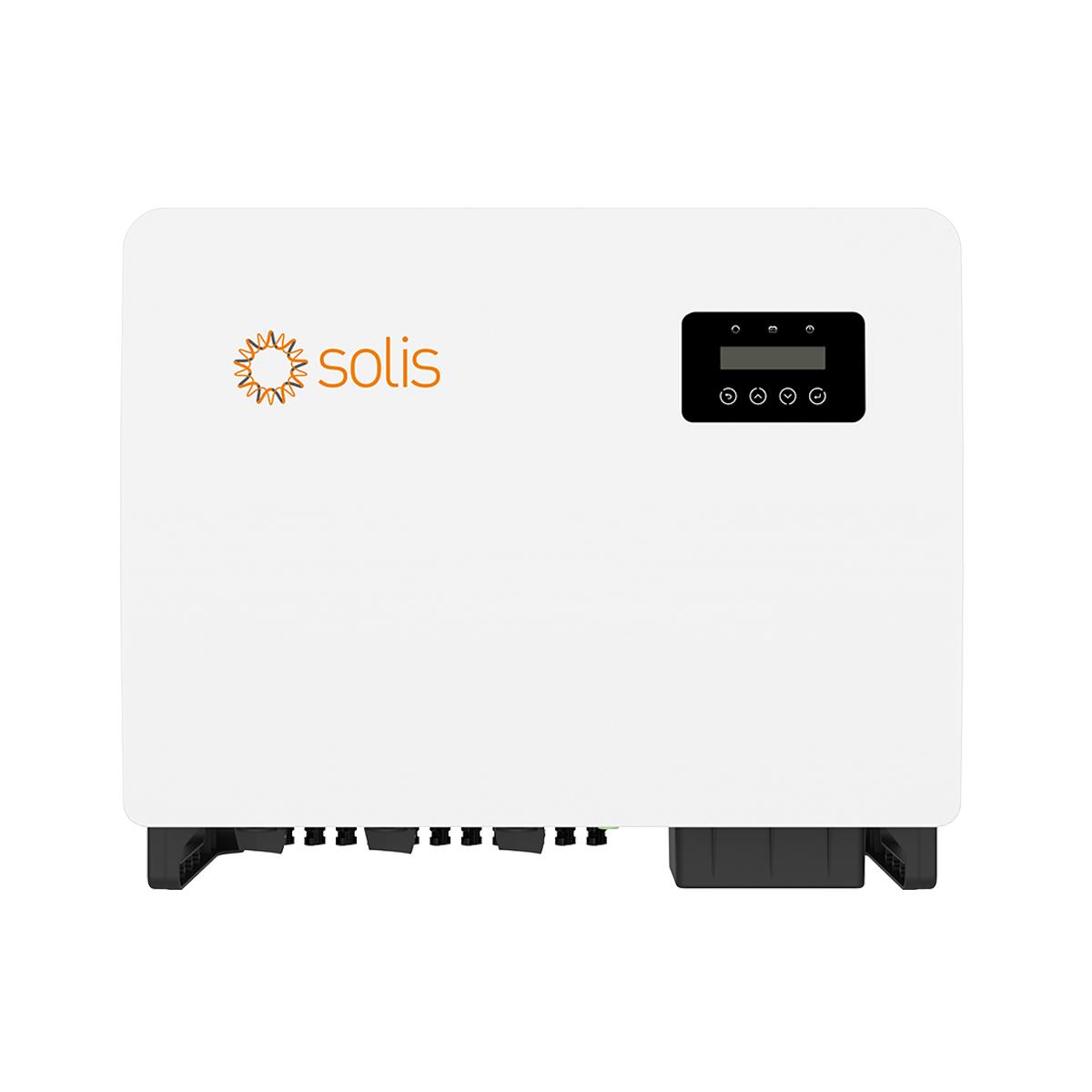

اینورتر متصل به شبکه ۵۰ کیلووات Solis مدل S5-GC50K

اینورتر متصل به شبکه ۵۰ کیلووات Solis مدل S5-GC50K

S5-GC50K Solis یک اینورتر متصل به شبکه سه‌فاز از خانواده S5-GC است که برای سیستم‌های خورشیدی تجاری و صنعتی توسعه یافته است. Solis این خانواده را برای نیروگاه‌های PV با ورودی سه‌فاز معرفی کرده و مدل ۵۰ کیلووات آن دارای ۵ MPPT مستقل است.

در اینورترهای استرینگ، پنل‌های خورشیدی در قالب رشته‌های مختلف به ورودی‌های DC متصل می‌شوند و اینورتر پس از دریافت و مدیریت انرژی تولیدشده، آن را به برق AC متناسب با شبکه تبدیل می‌کند. وجود چند MPPT در اینورتر متصل به شبکه ۵۰ کیلووات Solis باعث می‌شود رشته‌های مختلف آرایه خورشیدی با انعطاف بیشتری طراحی شوند.

مدل S5-GC50K حداکثر توان پیشنهادی PV برابر ۶۶.۵ کیلووات دارد و حداکثر ولتاژ ورودی آن ۱۱۰۰ ولت است. این مشخصات امکان طراحی آرایه‌ای با ظرفیت DC بالاتر از توان نامی AC اینورتر را فراهم می‌کند.

---

بررسی تخصصی اینورتر متصل به شبکه ۵۰ کیلووات Solis مدل S5-GC50K

• توان خروجی ۵۰ کیلووات

توان نامی خروجی AC این مدل ۵۰ کیلووات است و توان ظاهری نامی نیز ۵۰ kVA اعلام شده است. این ظرفیت برای پروژه‌های تجاری، صنعتی و نیروگاه‌های خورشیدی با مقیاس متوسط مناسب است.

• ظرفیت ورودی پنل‌ها

حداکثر توان پیشنهادی PV برای S5-GC50K برابر ۶۶.۵ کیلووات است. بنابراین امکان طراحی آرایه پنل با ظرفیت DC بیشتر از توان نامی AC وجود دارد؛ البته نسبت دقیق DC/AC باید بر اساس شرایط اقلیمی، زاویه نصب، مشخصات پنل و طراحی نیروگاه تعیین شود.

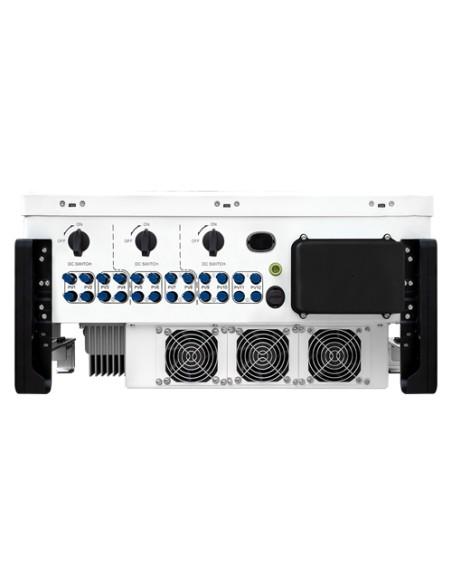

• پنج MPPT مستقل

یکی از ویژگی‌های مهم اینورتر Solis S5-GC50K وجود ۵ MPPT است. برای این مدل حداکثر ۱۰ رشته ورودی PV در نظر گرفته شده و در نتیجه امکان اتصال حداکثر دو رشته به هر MPPT وجود دارد.

چند MPPT بودن دستگاه در پروژه‌هایی که پنل‌ها در چند جهت یا زاویه نصب شده‌اند اهمیت زیادی دارد؛ زیرا هر گروه از رشته‌ها می‌تواند در نقطه توان مناسب خود کنترل شود.

• ولتاژ ورودی DC

حداکثر ولتاژ ورودی DC برابر ۱۱۰۰ ولت، ولتاژ نامی ۶۰۰ ولت و ولتاژ شروع به کار ۱۹۵ ولت است. محدوده ولتاژ MPPT نیز ۱۸۰ تا ۱۰۰۰ ولت اعلام شده است.

در طراحی رشته‌های پنل، ولتاژ مدار باز در پایین‌ترین دمای محل پروژه باید محاسبه شود تا از محدوده مجاز ورودی اینورتر خارج نشود.

• جریان ورودی

حداکثر جریان ورودی هر MPPT در مدل S5-GC50K برابر ۳۲ آمپر و حداکثر جریان اتصال کوتاه هر MPPT برابر ۴۰ آمپر است. این موضوع هنگام استفاده از پنل‌های خورشیدی با جریان کاری بالا اهمیت ویژه‌ای دارد.

• خروجی سه‌فاز

S5-GC50K یک اینورتر سه‌فاز است و برای شبکه‌هایی با ساختار ۳/N/PE طراحی شده است. ولتاژ نامی شبکه در دیتاشیت ۲۲۰/۳۸۰ یا ۲۳۰/۴۰۰ ولت ذکر شده و فرکانس شبکه نیز بسته به نسخه و بازار ۵۰ یا ۶۰ هرتز است.

• راندمان

حداکثر راندمان اینورتر ۹۸.۷ درصد و راندمان اروپایی آن ۹۸.۳ درصد اعلام شده است. راندمان بالا باعث می‌شود بخش بیشتری از انرژی DC تولیدشده توسط پنل‌ها به انرژی AC قابل استفاده تبدیل شود.

• پایش هوشمند استرینگ

Solis قابلیت Intelligent String Monitoring را برای این سری ارائه کرده است. این قابلیت برای بررسی عملکرد رشته‌های PV کاربرد دارد و در پروژه‌هایی با تعداد زیاد پنل می‌تواند فرآیند شناسایی افت عملکرد یا اختلاف میان رشته‌ها را ساده‌تر کند.

• اسکن منحنی I/V

قابلیت Smart I-V Curve Scan نیز برای S5-GC50K ارائه شده است. اسکن منحنی جریان-ولتاژ می‌تواند در بررسی وضعیت عملکرد آرایه خورشیدی و تشخیص مشکلات احتمالی در رشته‌ها مورد استفاده قرار گیرد.

• AFCI

سیستم AFCI یا حفاظت در برابر خطای قوس الکتریکی برای این خانواده به‌صورت آپشنال ارائه شده است. این قابلیت با هدف کاهش ریسک حوادث ناشی از Arc Fault در مدار DC طراحی شده است.

• حفاظت در برابر اضافه ولتاژ

در سمت DC و AC، SPD نوع II در مشخصات این مدل ذکر شده است. همچنین حفاظت در برابر پلاریته معکوس DC، اتصال کوتاه، اضافه‌جریان خروجی و جزیره‌ای شدن شبکه نیز در مشخصات حفاظتی دستگاه قرار دارد.

• بدنه و شرایط محیطی

درجه حفاظت بدنه دستگاه IP66 است و سطح مقاومت خوردگی C5 برای این سری اعلام شده است. محدوده دمای کاری نیز از ۲۵- تا ۶۰+ درجه سانتی‌گراد است.

• سیستم خنک‌کاری

S5-GC50K از Intelligent Fan Cooling استفاده می‌کند. سیستم خنک‌کاری فعال برای اینورترهای توان بالا اهمیت دارد، زیرا عملکرد حرارتی مناسب می‌تواند به پایداری عملکرد دستگاه در زمان تولید توان بالا کمک کند.

• مانیتورینگ و ارتباطات

اینورتر دارای رابط RS485 و USB است و امکان ارتباط از طریق Wi-Fi و GPRS نیز به‌صورت اختیاری ارائه شده است. Solis همچنین امکان ثبت و پایش دستگاه از طریق SolisCloud را معرفی کرده است.

---

ویژگی‌های کلیدی اینورتر متصل به شبکه ۵۰ کیلووات Solis مدل S5-GC50K

• توان نامی AC برابر ۵۰ کیلووات
• حداکثر توان پیشنهادی PV برابر ۶۶.۵ کیلووات
• اینورتر سه‌فاز متصل به شبکه
• ۵ MPPT مستقل
• حداکثر ۱۰ رشته ورودی PV
• حداکثر جریان هر MPPT برابر ۳۲ آمپر
• حداکثر جریان اتصال کوتاه هر MPPT برابر ۴۰ آمپر
• حداکثر ولتاژ DC برابر ۱۱۰۰ ولت
• محدوده MPPT برابر ۱۸۰ تا ۱۰۰۰ ولت
• ولتاژ شروع ۱۹۵ ولت
• حداکثر راندمان ۹۸.۷ درصد
• راندمان اروپایی ۹۸.۳ درصد
• Intelligent String Monitoring
• Smart I/V Curve Scan
• Multi Peak Scan
• Night SVG
• کنترل توان خروجی
• SPD نوع II در سمت DC و AC
• IP66
• سطح مقاومت خوردگی C5
• خنک‌کاری فن هوشمند
• AFCI به‌صورت اختیاری
• PID Recovery به‌صورت اختیاری
• ارتباط RS485 و USB
• پشتیبانی از Wi-Fi و GPRS به‌صورت اختیاری

---

مشخصات فنی اینورتر متصل به شبکه ۵۰ کیلووات Solis مدل S5-GC50K

---

مزایای اینورتر متصل به شبکه ۵۰ کیلووات Solis مدل S5-GC50K

توان ۵۰ کیلووات: مناسب پروژه‌های خورشیدی تجاری و صنعتی با ظرفیت متوسط.

۵ MPPT مستقل: امکان طراحی انعطاف‌پذیرتر آرایه پنل‌ها و مدیریت بهتر رشته‌هایی با شرایط متفاوت.

راندمان ۹۸.۷ درصد: کمک به کاهش تلفات تبدیل انرژی در سیستم.

ولتاژ ورودی ۱۱۰۰ ولت: مناسب برای طراحی رشته‌های PV با ولتاژ بالاتر.

پایش هوشمند استرینگ: امکان نظارت بهتر بر عملکرد رشته‌های پنل.

اسکن منحنی I/V: کمک به بررسی عملکرد و عیب‌یابی آرایه خورشیدی.

حفاظت IP66: مناسب برای نصب در فضای بیرونی و شرایط محیطی متنوع.

حفاظت SPD نوع II: حفاظت در برابر اضافه‌ولتاژ در بخش‌های DC و AC.

مانیتورینگ از راه دور: امکان استفاده از Wi-Fi، GPRS و SolisCloud بسته به پیکربندی ارتباطی.

---

کاربردهای اینورتر متصل به شبکه ۵۰ کیلووات Solis مدل S5-GC50K

اینورتر متصل به شبکه ۵۰ کیلووات Solis برای پروژه‌هایی مناسب است که به یک اینورتر سه‌فاز با ظرفیت متوسط و قابلیت مدیریت چندین رشته PV نیاز دارند.

• نیروگاه‌های خورشیدی تجاری
• پروژه‌های صنعتی
• سیستم‌های خورشیدی پشت‌بامی بزرگ
• ساختمان‌های تجاری
• کارخانه‌ها
• سوله‌ها و واحدهای صنعتی
• نیروگاه‌های متصل به شبکه
• پروژه‌های دارای چند جهت نصب پنل
• سیستم‌های نیازمند پایش استرینگ
• پروژه‌های خورشیدی با ظرفیت متوسط

Solis نیز سری S5-GC50K/60K را برای سیستم‌های PV تجاری و صنعتی معرفی کرده است.

---

محتویات جعبه

محتویات دقیق بسته‌بندی می‌تواند بر اساس بازار، پکیج فروش و تجهیزات جانبی انتخاب‌شده متفاوت باشد. دیتاشیت رسمی، فهرست کاملی از محتویات جعبه را به‌عنوان اقلام ثابت اعلام نمی‌کند؛ بنابراین برای جلوگیری از درج اطلاعات نادرست، تجهیزات ارتباطی اختیاری مانند Wi-Fi و GPRS را جزو محتویات قطعی جعبه در نظر نمی‌گیریم.

---

سوالات متداول

اینورتر Solis S5-GC50K چند کیلووات است؟

توان نامی AC این مدل ۵۰ کیلووات است.

S5-GC50K چند MPPT دارد؟

این مدل دارای ۵ MPPT است و حداکثر ۱۰ رشته PV را پشتیبانی می‌کند.

حداکثر ولتاژ ورودی اینورتر چقدر است؟

حداکثر ولتاژ DC برابر ۱۱۰۰ ولت است.

محدوده MPPT چقدر است؟

محدوده ولتاژ MPPT از ۱۸۰ تا ۱۰۰۰ ولت است.

حداکثر توان پنل قابل اتصال چقدر است؟

حداکثر توان پیشنهادی PV برای مدل S5-GC50K برابر ۶۶.۵ کیلووات اعلام شده است.

راندمان اینورتر چقدر است؟

حداکثر راندمان S5-GC50K برابر ۹۸.۷ درصد و راندمان اروپایی آن ۹۸.۳ درصد است.

آیا S5-GC50K سه‌فاز است؟

بله. این مدل یک اینورتر سه‌فاز متصل به شبکه است.

آیا اینورتر دارای پایش استرینگ است؟

بله، قابلیت Intelligent String Monitoring برای این سری ارائه شده است.

آیا S5-GC50K قابلیت اسکن منحنی I/V دارد؟

بله. دستگاه از Smart I/V Curve Scan پشتیبانی می‌کند.

آیا AFCI دارد؟

قابلیت AFCI برای این سری به‌صورت اختیاری ارائه شده است.

درجه حفاظت بدنه چقدر است؟

درجه حفاظت دستگاه IP66 است.

وزن اینورتر چقدر است؟

وزن اعلام‌شده برای S5-GC50K برابر ۵۳.۷ کیلوگرم است.

آیا امکان مانیتورینگ از راه دور وجود دارد؟

بله. ارتباط RS485 و USB به‌صورت استاندارد ارائه شده و Wi-Fi و GPRS نیز به‌صورت اختیاری قابل استفاده هستند.
