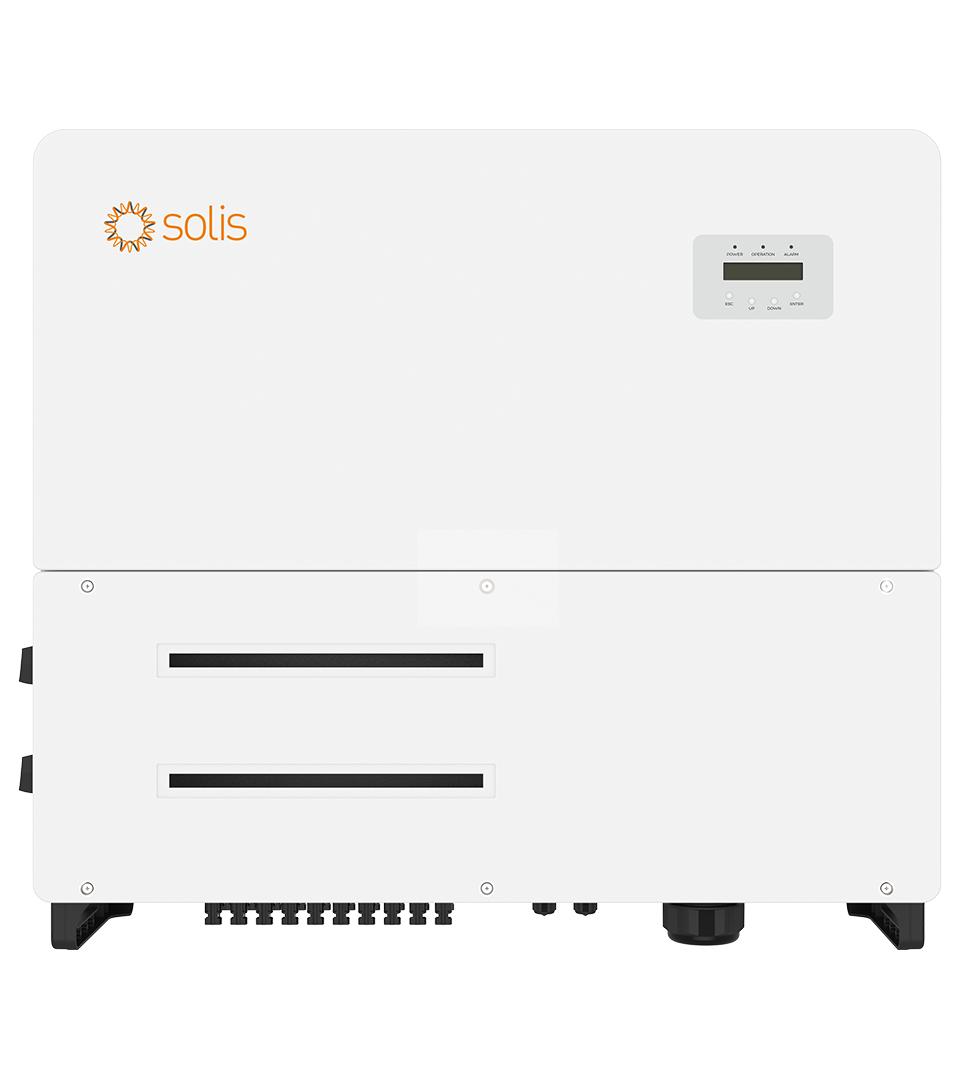

اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV

اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV

اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV از اینورترهای سه‌فاز استرینگ Solis برای پروژه‌های تجاری و صنعتی است. این مدل در نسخه ۴۸۰ ولت طراحی شده و توان نامی خروجی آن ۷۰ کیلووات است. حداکثر توان پیشنهادی ورودی PV نیز ۹۳.۱ کیلووات اعلام شده که امکان طراحی آرایه DC بزرگ‌تر از ظرفیت نامی AC را فراهم می‌کند.

ساختار ۶ MPPT و ۱۲ ورودی رشته در اینورتر متصل به شبکه ۷۰ کیلووات Solis به طراح اجازه می‌دهد آرایه خورشیدی را در چند مسیر مستقل مدیریت کند. این ویژگی در پروژه‌هایی که پنل‌ها در چند جهت یا با شرایط تابش متفاوت نصب می‌شوند اهمیت بیشتری پیدا می‌کند.

بررسی تخصصی اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV

• توان خروجی ۷۰ کیلووات

توان نامی خروجی AC این مدل ۷۰ کیلووات و توان ظاهری نامی آن نیز ۷۰ kVA است. حداکثر توان خروجی نیز ۷۰ کیلووات اعلام شده است.

• ظرفیت ورودی پنل‌ها

حداکثر توان پیشنهادی PV برای S5-GC70K-HV برابر ۹۳.۱ کیلووات است. این قابلیت به طراح سیستم اجازه می‌دهد در شرایط مناسب، ظرفیت DC بیشتری نسبت به توان نامی AC اینورتر در نظر بگیرد. انتخاب نسبت DC/AC باید با توجه به شرایط تابش، دمای محیط و مشخصات پنل انجام شود.

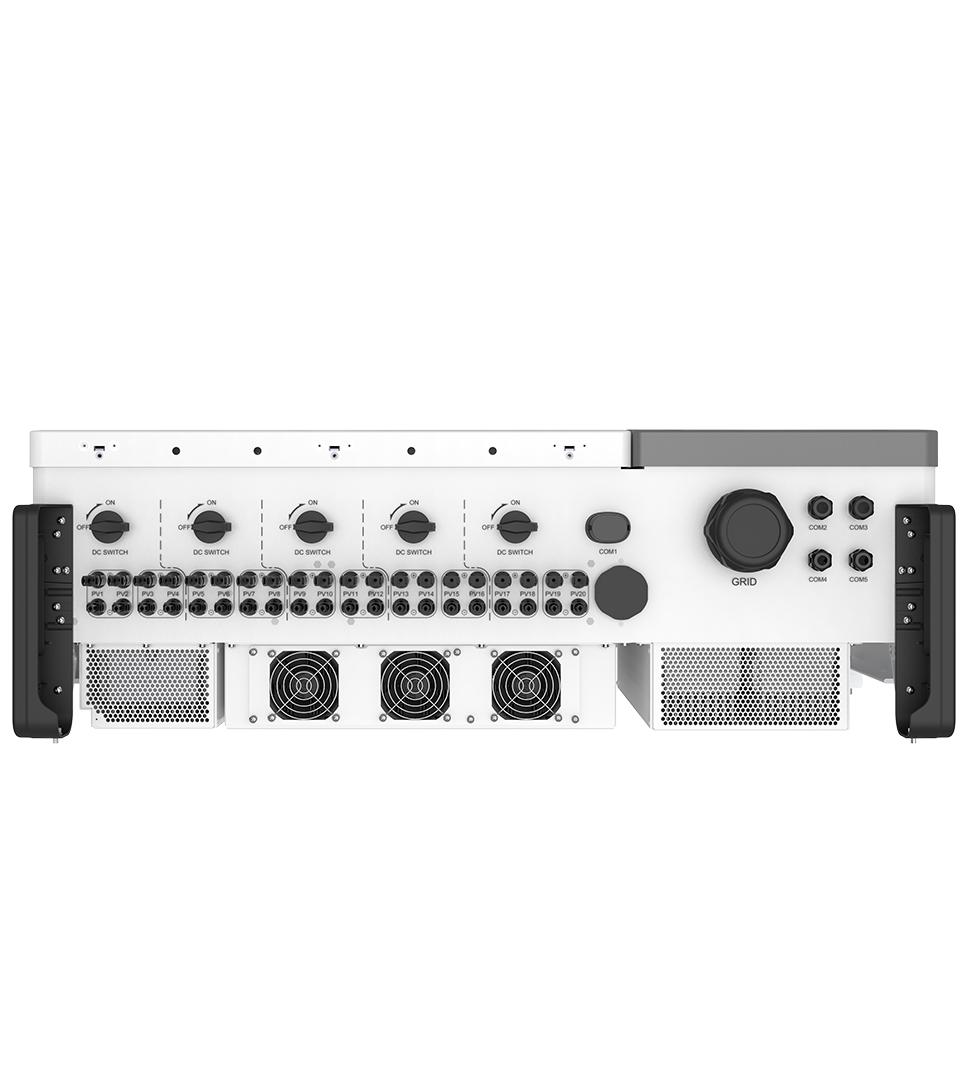

• ۶ MPPT و ۱۲ ورودی رشته

این اینورتر Solis ۷۰ کیلووات دارای ۶ MPPT و حداکثر ۱۲ رشته ورودی PV است. چند MPPT بودن دستگاه باعث می‌شود آرایش پنل‌ها با انعطاف بیشتری طراحی شود و هر بخش از آرایه بتواند متناسب با شرایط کاری خود مدیریت شود.

• ولتاژ ورودی DC

حداکثر ولتاژ ورودی DC برابر ۱۱۰۰ ولت، ولتاژ نامی DC برابر ۷۲۰ ولت و ولتاژ راه‌اندازی ۱۹۵ ولت است. محدوده MPPT نیز از ۱۸۰ تا ۱۰۰۰ ولت اعلام شده است.

• جریان ورودی

حداکثر جریان ورودی برابر ۶ × ۳۲ آمپر و حداکثر جریان اتصال کوتاه ورودی ۶ × ۴۰ آمپر است. این مشخصات هنگام انتخاب پنل‌های خورشیدی با جریان کاری بالا اهمیت دارد.

• راندمان ۹۸.۷ درصد

حداکثر راندمان اینورتر متصل به شبکه ۷۰ کیلووات Solis برابر ۹۸.۷ درصد و راندمان اروپایی آن ۹۸.۴ درصد اعلام شده است. راندمان بالا به کاهش تلفات تبدیل انرژی در فرآیند تبدیل DC به AC کمک می‌کند.

• خروجی سه‌فاز ۴۸۰ ولت

S5-GC70K-HV برای شبکه سه‌فاز ۳/PE، ۴۸۰ ولت طراحی شده است. جریان نامی خروجی آن ۸۴.۲ آمپر و حداکثر جریان خروجی ۹۲.۶ آمپر اعلام شده است.

• THDi کمتر از ۳ درصد

میزان اعوجاج هارمونیکی جریان یا THDi در توان نامی کمتر از ۳ درصد است. مقدار پایین THDi نشان‌دهنده کیفیت مناسب جریان خروجی از نظر هارمونیک‌هاست.

• پایش هوشمند استرینگ

این اینورتر خورشیدی ۷۰ کیلووات از قابلیت Intelligent String Monitoring پشتیبانی می‌کند. این ویژگی امکان بررسی عملکرد رشته‌های مختلف پنل را فراهم کرده و به شناسایی اختلاف عملکرد یا مشکلات احتمالی کمک می‌کند.

• اسکن منحنی I/V

قابلیت Smart I-V Curve Scan برای بررسی وضعیت عملکرد آرایه PV در نظر گرفته شده است. این قابلیت می‌تواند در بررسی شرایط کاری رشته‌ها و عیب‌یابی سیستم خورشیدی کاربرد داشته باشد.

• حفاظت و ایمنی

S5-GC70K-HV از قابلیت‌هایی مانند AFCI برای حفاظت در برابر خطای قوس الکتریکی، حفاظت ضدجزیره‌ای و حفاظت‌های مربوط به ورودی و خروجی برخوردار است. عملکرد AFCI با هدف کاهش ریسک ناشی از Arc Fault در مدار DC طراحی شده است.

• بدنه IP66 و مقاومت C5

درجه حفاظت بدنه دستگاه IP66 و سطح مقاومت خوردگی آن C5 است. محدوده دمای کاری نیز از ۲۵- تا ۶۰+ درجه سانتی‌گراد اعلام شده و حداکثر ارتفاع کاری ۴۰۰۰ متر است.

• سیستم خنک‌کاری

این مدل از Intelligent Redundant Cooling استفاده می‌کند. سیستم خنک‌کاری افزونه برای مدیریت حرارتی اینورتر در زمان فعالیت با توان بالا طراحی شده است.

ویژگی‌های کلیدی اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV

• توان نامی خروجی ۷۰ کیلووات
• اینورتر سه‌فاز متصل به شبکه
• مدل S5-GC70K-HV
• ولتاژ نامی شبکه ۴۸۰ ولت
• ۶ MPPT
• حداکثر ۱۲ رشته ورودی PV
• حداکثر توان پیشنهادی PV برابر ۹۳.۱ کیلووات
• حداکثر ولتاژ ورودی DC برابر ۱۱۰۰ ولت
• محدوده MPPT برابر ۱۸۰ تا ۱۰۰۰ ولت
• حداکثر جریان ورودی ۶ × ۳۲ آمپر
• حداکثر جریان اتصال کوتاه ۶ × ۴۰ آمپر
• حداکثر راندمان ۹۸.۷ درصد
• راندمان اروپایی ۹۸.۴ درصد
• THDi کمتر از ۳ درصد
• Intelligent String Monitoring
• Smart I-V Curve Scan
• Night SVG
• کنترل توان صادراتی
• AFCI
• حفاظت IP66
• مقاومت خوردگی C5
• خنک‌کاری هوشمند افزونه
• ارتباط RS485 و USB
• Wi-Fi، GPRS و PLC به‌صورت اختیاری

مشخصات فنی اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV

مزایای اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV

• توان ۷۰ کیلووات برای پروژه‌های تجاری و صنعتی
• ۶ MPPT مستقل
• پشتیبانی از ۱۲ رشته PV
• حداکثر راندمان ۹۸.۷ درصد
• حداکثر ولتاژ ورودی ۱۱۰۰ ولت
• پایش هوشمند استرینگ
• اسکن منحنی I/V
• قابلیت Night SVG
• حفاظت AFCI
• درجه حفاظت IP66
• مقاومت خوردگی C5
• خنک‌کاری هوشمند افزونه
• امکان مانیتورینگ و کنترل از راه دور

کاربردهای اینورتر متصل به شبکه ۷۰ کیلووات Solis مدل S5-GC70K-HV

اینورتر متصل به شبکه ۷۰ کیلووات Solis برای پروژه‌هایی مناسب است که به ظرفیت AC بالا، چندین MPPT و ورودی‌های متعدد PV نیاز دارند.

• نیروگاه‌های خورشیدی تجاری
• پروژه‌های صنعتی
• کارخانه‌ها
• سوله‌های صنعتی
• ساختمان‌های تجاری بزرگ
• نیروگاه‌های متصل به شبکه
• سیستم‌های خورشیدی پشت‌بامی بزرگ
• پروژه‌هایی با چند جهت نصب پنل
• سیستم‌های PV با ظرفیت DC بالا

محتویات جعبه

محتویات بسته‌بندی ممکن است بر اساس بازار و پکیج سفارش متفاوت باشد. بنابراین اقلامی مانند تجهیزات ارتباطی اختیاری را جزو محتویات قطعی جعبه در نظر نمی‌گیریم. اتصالات و متعلقات نصب باید بر اساس پکیج ارائه‌شده توسط فروشنده بررسی شوند.

سوالات متداول

اینورتر Solis S5-GC70K-HV چند کیلووات است؟

توان نامی خروجی این مدل ۷۰ کیلووات است.

S5-GC70K-HV چند MPPT دارد؟

این مدل دارای ۶ MPPT و حداکثر ۱۲ ورودی رشته PV است.

حداکثر ولتاژ ورودی اینورتر چقدر است؟

حداکثر ولتاژ ورودی DC برابر ۱۱۰۰ ولت است.

حداکثر توان پنل قابل اتصال چقدر است؟

حداکثر توان پیشنهادی PV برابر ۹۳.۱ کیلووات اعلام شده است.

راندمان اینورتر متصل به شبکه ۷۰ کیلووات Solis چقدر است؟

حداکثر راندمان ۹۸.۷ درصد و راندمان اروپایی آن ۹۸.۴ درصد است.

آیا S5-GC70K-HV سه‌فاز است؟

بله، این مدل یک اینورتر سه‌فاز متصل به شبکه با ولتاژ نامی ۴۸۰ ولت است.

درجه حفاظت دستگاه چقدر است؟

درجه حفاظت بدنه IP66 است.

THDi اینورتر چقدر است؟

THDi در توان نامی کمتر از ۳ درصد اعلام شده است.

وزن S5-GC70K-HV چقدر است؟

وزن این مدل ۵۴.۵ کیلوگرم اعلام شده است.
