اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX

اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX

Sungrow SG75CX یک اینورتر خورشیدی استرینگ سه‌فاز با توان نامی ۷۵ کیلووات است که برای سیستم‌های فتوولتائیک متصل به شبکه طراحی شده است. این مدل از سیستم DC با حداکثر ولتاژ ۱۱۰۰ ولت پشتیبانی می‌کند و دارای ۹ ورودی مستقل MPPT است.

وجود تعداد بالای MPPT به طراح سیستم اجازه می‌دهد رشته‌های مختلف پنل را متناسب با شرایط نصب مدیریت کند. این ویژگی در پروژه‌هایی که با تفاوت زاویه، جهت، سایه‌اندازی یا شرایط متفاوت تابش مواجه هستند، اهمیت ویژه‌ای دارد.

SG75CX همچنین برای استفاده با ماژول‌های خورشیدی توان بالا طراحی شده و از قابلیت‌هایی مانند PID Recovery، پایش جریان استرینگ و تشخیص منحنی I-V بهره می‌برد.

---

بررسی تخصصی اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX

یکی از مهم‌ترین ویژگی‌های اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX، وجود ۹ MPPT مستقل است. این ساختار امکان تقسیم‌بندی بهتر آرایه PV و مدیریت مستقل بخش‌های مختلف پنل‌ها را فراهم می‌کند.

در سمت DC، حداکثر ولتاژ ورودی ۱۱۰۰ ولت، حداقل ولتاژ ورودی ۲۰۰ ولت و ولتاژ راه‌اندازی ۲۵۰ ولت است. محدوده عملکرد MPPT نیز از ۲۰۰ تا ۱۰۰۰ ولت اعلام شده است. هر MPPT می‌تواند حداکثر دو رشته PV داشته باشد.

حداکثر جریان ورودی برای هر MPPT برابر ۲۶ آمپر و حداکثر جریان اتصال کوتاه برابر ۴۰ آمپر است. این مشخصات باعث می‌شود SG75CX با طیف مناسبی از پنل‌های خورشیدی جدید سازگار باشد.

در سمت AC، توان نامی خروجی دستگاه ۷۵ کیلووات و حداکثر توان ظاهری آن نیز ۷۵ کیلوولت‌آمپر است. حداکثر جریان خروجی ۱۱۳.۷ آمپر بوده و ولتاژ نامی شبکه ۴۰۰ ولت است. دستگاه به‌صورت سه‌فاز و با اتصال ۳/N/PE طراحی شده است.

از نظر راندمان، حداکثر راندمان ۹۸.۷ درصد و راندمان اروپایی ۹۸.۴ درصد اعلام شده است. ضریب توان در توان نامی بیشتر از ۰.۹۹ بوده و امکان تنظیم ضریب توان در محدوده ۰.۸ پیش‌فاز تا ۰.۸ پس‌فاز وجود دارد.

یکی از قابلیت‌های کاربردی اینورتر Smart String Current Monitoring است که برای پایش وضعیت جریان رشته‌های PV استفاده می‌شود. همچنین قابلیت Online IV Curve Scanning & Diagnosis امکان بررسی عملکرد آرایه خورشیدی و تشخیص مشکلات احتمالی را فراهم می‌کند.

PID Recovery نیز به‌صورت داخلی در این مدل ارائه شده است. این قابلیت برای کمک به بازیابی عملکرد ماژول‌های خورشیدی در شرایط مرتبط با پدیده PID طراحی شده است.

در بخش حفاظت، SG75CX دارای حفاظت پلاریته معکوس DC، حفاظت اتصال کوتاه AC، پایش جریان نشتی، پایش شبکه و پایش خطای زمین است. همچنین SPD نوع II برای هر دو بخش DC و AC در نظر گرفته شده است.

سیستم خنک‌کاری دستگاه از نوع Smart Forced Air Cooling است. محدوده دمای کاری از منفی ۳۰ تا مثبت ۶۰ درجه سانتی‌گراد اعلام شده و در دماهای بالاتر از ۵۰ درجه سانتی‌گراد Derating اعمال می‌شود. حداکثر ارتفاع کاری دستگاه ۴۰۰۰ متر است که بالاتر از ۳۰۰۰ متر شامل Derating می‌شود.

بدنه دستگاه دارای درجه حفاظت IP66 است و مقاومت خوردگی C5 نیز برای آن اعلام شده است. ابعاد دستگاه ۱۰۵۱ × ۶۶۰ × ۳۶۲.۵ میلی‌متر و وزن آن ۸۹ کیلوگرم است.

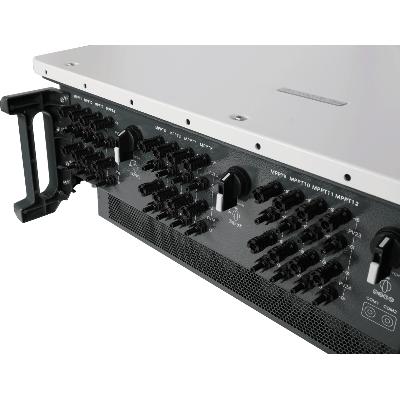

از نظر ارتباطات، SG75CX از RS485 و WLAN پشتیبانی می‌کند و نمایش وضعیت دستگاه از طریق LED و ارتباط Bluetooth و اپلیکیشن امکان‌پذیر است. اتصال DC با کانکتور MC4 و اتصال AC با ترمینال OT/DT انجام می‌شود.

---

ویژگی‌های کلیدی اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX

• توان نامی ۷۵ کیلووات
• مدل SG75CX
• اینورتر استرینگ سه‌فاز
• متصل به شبکه
• حداکثر ولتاژ ورودی DC برابر ۱۱۰۰ ولت
• ۹ MPPT مستقل
• حداکثر ۲ رشته PV برای هر MPPT
• حداکثر جریان ورودی ۲۶ آمپر برای هر MPPT
• حداکثر جریان اتصال کوتاه ۴۰ آمپر برای هر MPPT
• حداکثر راندمان ۹۸.۷ درصد
• راندمان اروپایی ۹۸.۴ درصد
• ولتاژ نامی AC برابر ۴۰۰ ولت
• حداکثر جریان خروجی ۱۱۳.۷ آمپر
• پشتیبانی از ماژول‌های خورشیدی توان بالا
• قابلیت PID Recovery
• پایش هوشمند جریان استرینگ
• تشخیص و اسکن منحنی I-V
• طراحی بدون فیوز
• قابلیت Q at Night
• حفاظت DC Type II
• حفاظت AC Type II
• حفاظت پلاریته معکوس DC
• حفاظت اتصال کوتاه AC
• پایش خطای زمین
• پایش شبکه
• درجه حفاظت IP66
• مقاومت خوردگی C5
• خنک‌کاری هوشمند با هوای اجباری
• ارتباط RS485
• ارتباط WLAN
• Bluetooth و اپلیکیشن
• اتصال DC با MC4
• سازگار با کابل AC مسی و آلومینیومی
• طراحی Transformerless

---

مشخصات فنی اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX

مشخصه	مقدار
برند	Sungrow
مدل	SG75CX
نوع	اینورتر استرینگ متصل به شبکه
توان نامی AC	۷۵ کیلووات
حداکثر توان ظاهری	۷۵ کیلوولت‌آمپر
حداکثر ولتاژ ورودی DC	۱۱۰۰ ولت
حداقل ولتاژ ورودی DC	۲۰۰ ولت
ولتاژ راه‌اندازی	۲۵۰ ولت
ولتاژ نامی PV	۵۸۵ ولت
محدوده MPPT	۲۰۰ تا ۱۰۰۰ ولت
تعداد MPPT مستقل	۹
تعداد رشته PV برای هر MPPT	۲
حداکثر جریان ورودی هر MPPT	۲۶ آمپر
حداکثر جریان اتصال کوتاه هر MPPT	۴۰ آمپر
ولتاژ نامی AC	۴۰۰ ولت
محدوده ولتاژ AC	۳۲۰ تا ۴۶۰ ولت
حداکثر جریان خروجی AC	۱۱۳.۷ آمپر
فرکانس نامی	۵۰ / ۶۰ هرتز
محدوده فرکانس	۴۵ تا ۵۵ / ۵۵ تا ۶۵ هرتز
THD در توان نامی	کمتر از ۳٪
ضریب توان در توان نامی	بیشتر از ۰.۹۹
محدوده تنظیم ضریب توان	۰.۸ پیش‌فاز تا ۰.۸ پس‌فاز
تعداد فاز	۳
حداکثر راندمان	۹۸.۷٪
راندمان اروپایی	۹۸.۴٪
توپولوژی	Transformerless
حفاظت پلاریته معکوس DC	دارد
حفاظت اتصال کوتاه AC	دارد
حفاظت جریان نشتی	دارد
پایش شبکه	دارد
پایش خطای زمین	دارد
کلید DC	دارد
کلید AC	ندارد
پایش رشته‌های PV	دارد
Q at Night	دارد
PID Recovery	دارد
حفاظت اضافه‌ولتاژ DC	Type II
حفاظت اضافه‌ولتاژ AC	Type II
درجه حفاظت	IP66
مقاومت خوردگی	C5
محدوده دمای کاری	۳۰- تا ۶۰+ درجه سانتی‌گراد
Derating دمایی	بالاتر از ۵۰ درجه سانتی‌گراد
حداکثر ارتفاع کاری	۴۰۰۰ متر
رطوبت مجاز	۰ تا ۱۰۰٪ بدون میعان
سیستم خنک‌کاری	Smart Forced Air Cooling
ابعاد	۱۰۵۱ × ۶۶۰ × ۳۶۲.۵ میلی‌متر
وزن	۸۹ کیلوگرم
مصرف توان شبانه	کمتر از ۲ وات
نمایشگر	LED، Bluetooth + APP
ارتباطات	RS485 / WLAN
اتصال DC	MC4، حداکثر ۶ میلی‌مترمربع
اتصال AC	OT/DT، حداکثر ۲۴۰ میلی‌مترمربع

منبع جدول: دیتاشیت رسمی Sungrow SG75CX، نسخه ۱.۱.۱.

---

مزایای اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX

• توان مناسب برای پروژه‌های تجاری و صنعتی
• ۹ MPPT مستقل برای انعطاف بیشتر در طراحی
• حداکثر راندمان ۹۸.۷ درصد
• پشتیبانی از ولتاژ DC تا ۱۱۰۰ ولت
• سازگاری با پنل‌های توان بالا
• قابلیت پایش هوشمند استرینگ
• تشخیص منحنی I-V
• قابلیت PID Recovery
• عملکرد Q at Night
• حفاظت DC و AC نوع II
• درجه حفاظت IP66
• مقاومت خوردگی C5
• خنک‌کاری هوشمند
• امکان استفاده از کابل AC مسی و آلومینیومی
• ارتباط RS485 و WLAN
• طراحی بدون ترانسفورماتور
• مناسب برای پروژه‌های دارای آرایه‌های متعدد و شرایط نصب متفاوت

---

کاربردهای اینورتر متصل به شبکه ۷۵ کیلووات Sungrow مدل SG75CX

اینورتر خورشیدی ۷۵ کیلووات Sungrow برای پروژه‌هایی مناسب است که به توان خروجی بالا، تعداد MPPT زیاد و قابلیت‌های پیشرفته پایش نیاز دارند.

• نیروگاه‌های خورشیدی تجاری
• نیروگاه‌های خورشیدی صنعتی
• سیستم‌های On-Grid
• نیروگاه‌های پشت‌بامی بزرگ
• کارخانه‌ها
• سوله‌ها و ساختمان‌های صنعتی
• ساختمان‌های تجاری
• پروژه‌های فتوولتائیک متوسط و بزرگ
• نیروگاه‌های دارای چند جهت نصب پنل
• پروژه‌های دارای پنل‌های توان بالا
• سیستم‌های نیازمند پایش استرینگ

---

محتویات جعبه

محتویات دقیق بسته‌بندی می‌تواند بر اساس بازار عرضه و پیکربندی سفارش متفاوت باشد. خود اینورتر SG75CX بخش اصلی بسته است و تجهیزات ارتباطی یا جانبی باید بر اساس سفارش و پیکربندی نهایی بررسی شوند. دیتاشیت رسمی، ارتباط WLAN را به‌عنوان یکی از گزینه‌های ارتباطی معرفی می‌کند.

---

سوالات متداول

اینورتر Sungrow SG75CX چند کیلووات است؟

توان نامی خروجی Sungrow SG75CX برابر با ۷۵ کیلووات است.

SG75CX چند MPPT دارد؟

این مدل دارای ۹ MPPT مستقل است.

حداکثر ولتاژ ورودی SG75CX چقدر است؟

حداکثر ولتاژ ورودی DC برابر ۱۱۰۰ ولت است.

راندمان Sungrow SG75CX چقدر است؟

حداکثر راندمان اینورتر ۹۸.۷ درصد و راندمان اروپایی آن ۹۸.۴ درصد است.

آیا SG75CX سه‌فاز است؟

بله، SG75CX یک اینورتر سه‌فاز متصل به شبکه است.

آیا SG75CX با پنل‌های توان بالا سازگار است؟

بله. Sungrow این مدل را برای استفاده با ماژول‌های PV توان بالا معرفی کرده است.

آیا SG75CX قابلیت PID Recovery دارد؟

بله، قابلیت PID Recovery به‌صورت داخلی در این مدل وجود دارد.

آیا SG75CX قابلیت پایش استرینگ دارد؟

بله، این مدل دارای PV String Monitoring و پایش هوشمند جریان استرینگ است.

درجه حفاظت SG75CX چقدر است؟

درجه حفاظت اینورتر IP66 و مقاومت خوردگی آن C5 است.

سیستم خنک‌کاری SG75CX چیست؟

اینورتر از سیستم Smart Forced Air Cooling استفاده می‌کند.

آیا SG75CX با SG75CX-P2 یکسان است؟

خیر. SG75CX و SG75CX-P2 دو مدل متفاوت هستند. مدل SG75CX دارای ۹ MPPT و راندمان ۹۸.۷ درصد است، درحالی‌که SG75CX-P2 دارای ۸ MPPT و راندمان ۹۸.۵ درصد است. بنابراین این دو محصول نباید در سایت به‌عنوان یک مدل ثبت شوند.
