اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X یک اینورتر سهفاز برای سیستمهای خورشیدی متصل به شبکه است که در خانواده MAX 50~80KTL3 LV قرار میگیرد. اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X با توان نامی AC برابر ۸۰ کیلووات، حداکثر توان ظاهری ۸۸.۸ kVA و ساختار چند MPPT، برای پروژههای خورشیدی تجاری و صنعتی طراحی شده است.
یکی از نقاط قابل توجه اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X، تمرکز آن بر سادهتر شدن بهرهبرداری و نگهداری نیروگاه است. در پروژههای تجاری و صنعتی، تشخیص سریع افت عملکرد یک رشته یا بروز مشکل در آرایهها میتواند زمان عیبیابی و توقف سیستم را کاهش دهد. این موضوع در نیروگاههایی با تعداد زیاد پنل و رشته PV اهمیت بیشتری پیدا میکند.
در پروژههای خورشیدی با ظرفیت بالا، انتخاب اینورتر مناسب علاوه بر توان خروجی، به قابلیت کنترل و مدیریت آرایههای پنل نیز وابسته است. اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X با ساختار چند MPPT، امکان بهرهبرداری مناسب از آرایههایی با شرایط نصب متفاوت را فراهم میکند و قابلیتهای پایش و عیبیابی آن میتوانند به شناسایی سریعتر افت عملکرد کمک کنند. این ویژگیها، اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X را به گزینهای قابل بررسی برای نیروگاههای خورشیدی تجاری و پروژههای صنعتی تبدیل میکند.
اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X برای این خانواده راندمان حداکثر ۹۹ درصد، ۶ یا ۷ MPPT، پایش هوشمند استرینگ و قابلیت Smart I/V Curve Scan & Diagnosis را اعلام کرده است.
در طراحی یک نیروگاه خورشیدی، تنها توان خروجی اینورتر تعیینکننده نیست و نحوه مدیریت رشتههای PV، محدوده ولتاژ MPPT و امکان پایش عملکرد هر بخش نیز اهمیت زیادی دارد. اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X با ۷ MPPT و امکان اتصال حداکثر دو رشته به هر MPPT، انعطاف مناسبی برای آرایش پنلها فراهم میکند.
اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
Growatt MAX 80KTL3-X در رده اینورترهای متصل به شبکه با توان بالا قرار میگیرد و برای تبدیل برق DC تولیدشده توسط پنلهای خورشیدی به برق AC سهفاز مورد استفاده قرار میگیرد. در اسناد رسمی Growatt، مدل ۸۰ کیلووات با عنوان MAX 80KTL3 LV در خانواده MAX 50~80KTL3 LV معرفی شده است. این خانواده برای کاربردهای Commercial & Industrial PV توسعه یافته است.
توان نامی AC این مدل ۸۰,۰۰۰ وات است و حداکثر توان ظاهری آن به ۸۸,۸۰۰ VA میرسد. همچنین حداکثر توان پیشنهادی پنلها در شرایط STC برای این مدل ۱۲۰ کیلووات اعلام شده است؛ بنابراین امکان طراحی آرایه PV با ظرفیت DC بالاتر از توان AC اینورتر وجود دارد، البته نسبت DC/AC نهایی باید بر اساس شرایط پروژه، اقلیم، جهت نصب و الزامات شبکه تعیین شود.
اینورتر دارای ۷ MPPT است و برای هر MPPT حداکثر دو رشته PV در نظر گرفته شده است. این ویژگی امکان مدیریت بهتر رشتههای مختلف و طراحی انعطافپذیرتر آرایه خورشیدی را فراهم میکند.
بررسی تخصصی اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
- توان خروجی ۸۰ کیلووات
توان نامی AC دستگاه ۸۰ کیلووات است. حداکثر توان ظاهری AC نیز ۸۸.۸ kVA اعلام شده است. این ظرفیت، MAX 80KTL3 LV را برای پروژههایی مناسب میکند که به اینورترهای تجاری و صنعتی با توان خروجی بالا نیاز دارند.
- ظرفیت پیشنهادی پنلها
حداکثر توان پیشنهادی PV برای ماژولها در شرایط STC برابر ۱۲۰,۰۰۰ وات است. این عدد به طراح اجازه میدهد آرایه DC را با ظرفیت بالاتری نسبت به توان نامی AC اینورتر طراحی کند؛ موضوعی که میتواند برای بهبود استفاده از ظرفیت اینورتر در ساعات مختلف روز اهمیت داشته باشد.
- هفت MPPT
یکی از مشخصات مهم مدل ۸۰ کیلووات، استفاده از ۷ MPPT است. وجود چند MPPT به سیستم اجازه میدهد گروههای مختلف پنل را در نقاط کاری مناسبتری مدیریت کند.
این موضوع در پروژههایی که پنلها در چند جهت یا زاویه نصب شدهاند، یا بخشی از آرایه شرایط سایه متفاوتی دارد، اهمیت بیشتری پیدا میکند.
- ورودی DC
حداکثر ولتاژ DC این خانواده ۱۱۰۰ ولت است و محدوده MPPT از ۲۰۰ تا ۱۰۰۰ ولت اعلام شده است. ولتاژ نامی DC برای مدل MAX 80KTL3 LV برابر ۶۰۰ ولت است.
در طراحی رشتهها باید ولتاژ مدار باز پنلها در سردترین شرایط محیطی نیز محاسبه شود تا از عبور ولتاژ رشته از حداکثر مجاز اینورتر جلوگیری شود.
- جریان ورودی
برای این خانواده، حداکثر جریان ورودی هر MPPT در دیتاشیت رسمی ارائه شده و طراحی رشتهها باید بر اساس محدودیت جریان هر MPPT انجام شود. همچنین هنگام انتخاب پنلهای توان بالا باید جریان کاری و جریان اتصال کوتاه آنها با مشخصات اینورتر تطبیق داده شود.
- خروجی سهفاز
MAX 80KTL3 LV یک اینورتر سهفاز است و ولتاژ نامی AC آن در دیتاشیت ۲۲۰/۳۸۰ ولت و ۲۳۰/۴۰۰ ولت ذکر شده است. حداکثر جریان خروجی مدل ۸۰ کیلووات ۱۲۸.۸ آمپر است.
- راندمان
Growatt برای خانواده MAX 50~80KTL3 LV حداکثر راندمان ۹۹ درصد را اعلام کرده است. راندمان بالا به کاهش تلفات تبدیل انرژی و استفاده مؤثرتر از برق تولیدشده توسط آرایه PV کمک میکند.
- پایش هوشمند استرینگ
Intelligent String Monitoring یکی از قابلیتهای این خانواده است. این قابلیت برای بررسی وضعیت رشتههای PV طراحی شده و در پروژههای بزرگ میتواند فرآیند شناسایی اختلاف عملکرد میان رشتهها را سادهتر کند.
- تشخیص منحنی I/V
Growatt قابلیت Smart I/V Curve Scan and Diagnosis را نیز برای خانواده MAX 50~80KTL3 LV ارائه کرده است. این ابزار برای بررسی عملکرد آرایه PV و کمک به تشخیص مشکلات احتمالی رشتهها کاربرد دارد.
- حفاظت و ایمنی
در مشخصات رسمی Growatt، Type II SPD در سمت DC و AC برای این خانواده اعلام شده است. همچنین عملکرد Anti-PID و AFCI بهصورت اختیاری ارائه میشوند و باید هنگام خرید نسخه دقیق دستگاه بررسی شوند.
- خنککاری
دیتاشیت خانواده MAX 50~80KTL3 LV، سیستم Smart Air Cooling را برای این سری اعلام میکند. مدیریت حرارتی مناسب در اینورترهای توان بالا اهمیت زیادی دارد، زیرا دستگاه در زمان تولید بالا باید بتواند گرمای ناشی از فرآیند تبدیل انرژی را کنترل کند.
ویژگیهای کلیدی اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
- توان نامی AC: ۸۰ کیلووات
- حداکثر توان ظاهری: ۸۸.۸ kVA
- حداکثر توان پیشنهادی PV: ۱۲۰ کیلووات
- سهفاز
- حداکثر ولتاژ DC: ۱۱۰۰ ولت
- محدوده MPPT: ۲۰۰ تا ۱۰۰۰ ولت
- ولتاژ نامی DC: ۶۰۰ ولت
- ۷ MPPT
- حداکثر ۲ رشته برای هر MPPT
- حداکثر جریان خروجی: ۱۲۸.۸ آمپر
- راندمان حداکثر تا ۹۹٪
- Intelligent String Monitoring
- Smart I/V Curve Scan & Diagnosis
- Type II SPD در سمت DC و AC
- Anti-PID اختیاری
- AFCI اختیاری
- Smart Air Cooling
- طراحی بدون ترانسفورماتور
- پشتیبانی از تجهیزات مانیتورینگ Growatt
مشخصات فنی اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
| مشخصه | مقدار |
|---|---|
| برند | Growatt |
| مدل | MAX 80KTL3 LV |
| نوع | اینورتر متصل به شبکه |
| توان نامی AC | ۸۰,۰۰۰ W |
| حداکثر توان ظاهری AC | ۸۸,۸۰۰ VA |
| حداکثر توان پیشنهادی PV | ۱۲۰,۰۰۰ W |
| حداکثر ولتاژ DC | ۱۱۰۰ V |
| ولتاژ شروع | ۲۵۰ V |
| ولتاژ نامی DC | ۶۰۰ V |
| محدوده MPPT | ۲۰۰–۱۰۰۰ V |
| تعداد MPPT | ۷ |
| تعداد رشته در هر MPPT | حداکثر ۲ |
| حداکثر جریان خروجی | ۱۲۸.۸ A |
| ولتاژ نامی AC | ۲۲۰/۳۸۰ V، ۲۳۰/۴۰۰ V |
| فرکانس شبکه | ۵۰/۶۰ Hz |
| اتصال شبکه | ۳W+N+PE |
| راندمان حداکثر | ۹۹٪ |
| پایش استرینگ | دارد |
| Smart I/V Curve Scan & Diagnosis | دارد |
| Anti-PID | اختیاری |
| AFCI | اختیاری |
| SPD سمت DC و AC | Type II |
| توپولوژی | Transformerless |
| خنککاری | Smart Air Cooling |
| وزن | ۸۶ کیلوگرم |
| ابعاد | ۸۶۰ × ۶۰۰ × ۳۰۰ میلیمتر |
| محدوده دمای کاری | ۲۵- تا ۶۰+ درجه سانتیگراد |
مزایای اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
توان خروجی بالا: ظرفیت ۸۰ کیلووات، دستگاه را برای پروژههای تجاری و صنعتی بزرگتر از سیستمهای معمول تجاری مناسب میکند.
۷ MPPT: امکان مدیریت مستقلتر آرایههای مختلف و انعطاف بیشتر در طراحی رشتهها.
راندمان بالا: حداکثر راندمان اعلامشده ۹۹ درصد است.
پایش استرینگ: امکان نظارت دقیقتر بر عملکرد رشتههای PV.
تشخیص I/V: ابزار مفیدی برای بررسی عملکرد آرایه و عیبیابی.
حفاظتهای داخلی: وجود Type II SPD در سمت DC و AC و قابلیتهای حفاظتی اختیاری مانند AFCI و Anti-PID.

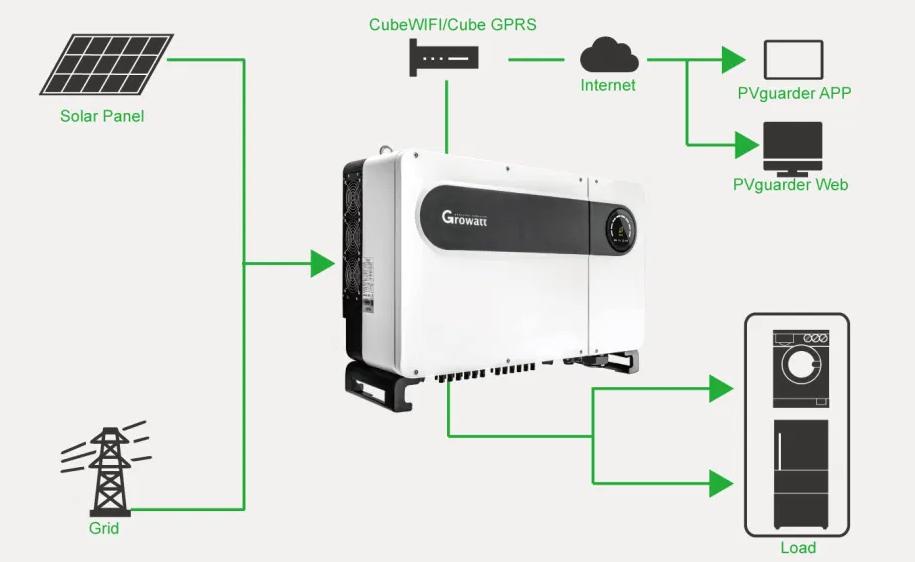

پشتیبانی از مانیتورینگ: Growatt چندین راهکار ارتباطی مانند ShineWiFi-X، ShineLan-X، Shine4G-X، ShineLink-X و ShineMaster را برای این خانواده معرفی کرده است.
کاربردهای اینورتر متصل به شبکه ۸۰ کیلووات Growatt مدل MAX 80KTL3-X
اینورتر متصل به شبکه ۸۰ کیلووات Growatt میتواند برای طیف وسیعی از پروژههای خورشیدی تجاری و صنعتی مورد استفاده قرار گیرد:
- نیروگاههای خورشیدی تجاری
- پروژههای صنعتی
- کارخانهها
- سولهها و انبارهای صنعتی
- ساختمانهای تجاری
- سیستمهای خورشیدی متصل به شبکه
- پروژههای با چندین آرایه PV
- نیروگاههایی که به پایش استرینگ نیاز دارند
- پروژههای نیازمند مانیتورینگ از راه دور
محتویات جعبه
محتویات دقیق بستهبندی باید بر اساس پکیج فروشنده و نسخه دستگاه مشخص شود. دیتاشیت رسمی Growatt فهرست کاملی از اقلام بستهبندی را بهعنوان محتویات ثابت اعلام نمیکند؛ بنابراین برای جلوگیری از درج اطلاعات نادرست، تجهیزات جانبی مانند تجهیزات مانیتورینگ را جزو محتویات قطعی جعبه در نظر نمیگیریم.
سوالات متداول
اینورتر Growatt MAX 80KTL3-X چند کیلووات است؟
توان نامی AC مدل MAX 80KTL3 LV برابر ۸۰ کیلووات است.
MAX 80KTL3 LV چند MPPT دارد؟
این مدل دارای ۷ MPPT است.
حداکثر توان پنل قابل اتصال چقدر است؟
Growatt حداکثر توان پیشنهادی PV را برای MAX 80KTL3 LV برابر ۱۲۰ کیلووات در شرایط STC اعلام کرده است.
حداکثر ولتاژ ورودی DC چقدر است؟
حداکثر ولتاژ DC برابر ۱۱۰۰ ولت است.
محدوده MPPT اینورتر چقدر است؟
محدوده ولتاژ MPPT برابر ۲۰۰ تا ۱۰۰۰ ولت است.
آیا MAX 80KTL3 سهفاز است؟
بله. این مدل یک اینورتر سهفاز متصل به شبکه است.
آیا اینورتر برای نیروگاه خورشیدی مناسب است؟
بله. خانواده MAX 50~80KTL3 LV توسط Growatt برای کاربردهای تجاری و صنعتی PV معرفی شده است.
آیا اینورتر دارای پایش استرینگ است؟
بله، Growatt قابلیت Intelligent String Monitoring را برای این خانواده اعلام کرده است.
آیا MAX 80KTL3 قابلیت AFCI دارد؟
AFCI برای این خانواده بهصورت اختیاری ارائه شده است و باید نسخه دقیق دستگاه هنگام خرید بررسی شود.
آیا دستگاه Anti-PID دارد؟
قابلیت Anti-PID نیز بهصورت اختیاری ارائه میشود.
حداکثر راندمان MAX 80KTL3 چقدر است؟
Growatt حداکثر راندمان ۹۹ درصد را برای خانواده MAX 50~80KTL3 LV اعلام کرده است.
آیا امکان مانیتورینگ از راه دور وجود دارد؟
بله. این خانواده از راهکارهای ارتباطی و مانیتورینگ Growatt مانند ShineWiFi-X، ShineLan-X، Shine4G-X، ShineLink-X و ShineMaster پشتیبانی میکند.
